Общие сведения

Инверторы (преобразователи частотные, «частотники») – это электронные устройства, предназначенные для быстрого, точного, бесступенчатого регулирования скорости вращения электродвигателей переменного тока. Помимо удобства в управлении электродвигателем, использование частотно-регулируемого привода позволяет снижать производственные издержки за счет снижения изнашиваемости оборудования, продления срока его службы, повышения экономичности электродвигателей и постоянного контроля за его состоянием.

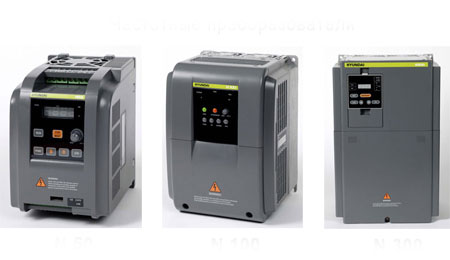

Инверторы Hyundai N-серии с характеристиками цифрового управления и открытой сетью для обмена данными является продуктами новейших разработок.

Компактные инверторы Hyundai N-серии, изготовленные на современнейшем оборудовании по технологии, отточенной еще с 1990 года, охватывают диапазон от низких до средних и высоких напряжений. Они представляют собой продукты нового поколения, полностью соответствующие потребностям заказчиков.

- Серия N 100

- Серия N 700 E

- Серия N 700 V

- Серия N 5000

Весь модельный ряд частотных преобразователей Hyundai Heavy Industries обладает большими функциональными возможностями — векторный принцип управления, традиционные режимы управления: линейная и квадратичная вольт-частотная характеристика. Векторное управление электродвигателем позволяет добиться большей глубины регулирования, точнее позиционировать ротор электродвигателя. Функция «улучшенного бессенсорного векторного контроля» обеспечивает более 200% пускового момента и полный момент на частоте близкой к 0 Гц. Дополнительные функции для более точной настойки векторного контроля (±0,5%). Возможность бессенсорного векторного контроля.

Помимо всех перечисленных технических возможностей, частотники хендай имеют неоспоримое конкурентное преимущество — они имеют доступную цену при высочайшем уровне и качестве продукции. Это обеспечивается за счет суперсовременного роботизированного производственного комплекса с минимальной долей ручного труда.

Преобразователи частоты Hyundai идеально подходят для насосов, вентиляторов, дымососов, грузоподъемных механизмов, экструдеров, конвейеров, дозаторов, центрифуг, мельниц, станков, пил, прессов, волочильных машин, намотчиков, ракелей, упаковочных, гибочных машин.

Применение преобразователи частоты нашли Hyundai нашли в самых разных отраслях промышленности: тяжелая горнодобывающая промышленность, цементная промышленность, металлургическая и тяжелое машиностроение, нефте- и газодобывающая промышленность.

Являясь ведущим производителем частотных преобразователей в Корее, компания Hyndai с легкостью решает проблемы заказчика, предлагая ему инверторы, работающие в диапазоне от 0,4 кВт до 4000 кВт.

Серия	Модель	Мощность	Применение	Хаарктеристики
N 100	N100 (Вектор для небольших мощностей)	1 ø 200В: 0,4 – 1,5 кВт 3 ø 200В: 0,4 – 3,7 кВт 3 ø 400В: 0,4 – 3,7 кВт	Вентилятор, насос, конвейер, дерево - обрабатывающий станок и т.д.	- Высокий вращающий момент с бессенсорным векторным управлением - MMI используя RS 485 - Автонастройка - Компактный размер
N 700	N 700V (Современный эффективный высокопроиз -водительный, векторный)	3 ø 200В: 5,5– 55кВт 3 ø 400В: 5,5– 132кВт	Кран, лебедка, лифтовое оборудование, растягивающие нагрузки (мотальная машин перемоточный станок), пресс, ткацкий станок, резак и т.д.	- Более современные эффективные характеристики сенсорного и бессенсорного векторного управления - 5,5 кВт ~ 22 кВт встроенная панель (BRD) контура регенеративного торможения (тормозной прерыватель) - Отображение состояния каждой фразы - Отображение температуры биополярного транзистора с изолированным затвором (IGBT) - Добавлены клеммы рабочего выхода (RNO,1,2) - Улучшенная сопротивляемость воздействиям окружающей среды, благодаря покрытию из полихлорированного дифенила и оцинковке электрической шины - Три типа эффективного режима обмена данными без дополнительных опциональных устройств - Обмен данными Profibus (Опция) - Интерфейс пользователя, основанный на ПК
N 700	N 700Е (Недорогой векторный преобразователь)	1ø 220В: 0,4 – 22кВт 3 ø 200В: 0,4 – 22кВт 3 ø 400В: 0,4 – 350кВт	Конвейер, механический станок, насос, вентилятор, компрессор, ткацкий станок, промышленная стиральная машина и т.д.	- 0,4 кВт ~ 22 кВт встроенная панель (BRD) контура регенеративного торможения (тормозной прерыватель) - Добавлено 2 клеммы рабочего выхода - Функция расширенной защиты для безопасности функционирования - Низкий уровень шума - Длительный срок службы вентилятора - Улучшенное PID-управление - Экологическая безвредность
N 5000	N 5000 (Среднее напряжение, вектор большой мощности)	3 ø 3,3кВ: 155 – 1940 кВт 3 ø 4,16кВ: 205– 2460 кВт 3 ø 6,6кВ: 330 – 3930 кВт	Вентилятор, насос, воздуходувка и т.д.	- Высокая эффективность - Низкое общее гармоническое искажение - Легкость технического обслуживания - Неограниченное расстояние между двигателем и инвертором - Цифровой оператор с одним сенсорным экраном (5-ти дюймовый, цветной ЖКдисплей) - Легкость исполнения

Технические характеристики

N100 – Векторный инвертор небольшого размера

Функция продвинутого бессенсорного управления:

- Позволяет реализовать плавное приведение в движение, без вибрации, двигателя и высокую точность функционирования, на которую не оказывает влияния изменение нагрузки.

- Демонстрирует высокий вращающий момент в размере 200% или выше на скоростях. Близких к 0,5 Гц, во время пуска и функционирования.

Улучшенная функция автонастройки:

- Автоматическое измерение параметров двигателя.

- Реализует оптимальное управление двигателем, без падения вращающего момента и перепадов скорости.

- Реализует точное приведение в действие без доставления неудобств пользователю при ручном измерении параметров двигателя.

Улучшенная функция PID управления:

- Улучшенные программы управления скоростью для контролирования движения, температуры, давления и т.д.

- Применение с высокоточными системами, благодаря соответствию нормам высокой скорости.

Реализация привада с малым количеством аварийных остановов путем добавления тока:

- Реализует стабильную работу при мгновенной ударной нагрузке и перегрузке путем дополнения функции регулировки уровня повышенного тока.

- Обеспечивает постоянную скорость при внезапном изменении нагрузки путем быстрого восстановления скоростных характеристик.

- Широкое применение в сборочных линиях, бегущих дорожках, промышленных стиральных машинах и т.д., благодаря функции мгновенного подавления тока.

Функция MMI, использующая последовательный интерфейс RS485:

- Встроенный интерфейс связи стандарта RS485, использующий протокол Modbus: возможно гибкое применение для различных систем FA при удаленном управлении с системы, имеющей приоритет и упрощенный контроль за состоянием управления.

- Реализуют дистанционное управление приводом двигателя, используя программу MMI.

N700Е – Недорогой векторный преобразователь

Применимость к различным нагрузкам

- Улучшенный контроль – с усовершенствованным бессенсорным векторным управлением

- Улучшенные характеристики управления при низких скоростях

- Бессенсорное векторное управление: 150% или более при 1Гц

- Рабочий диапазон ослабления поля, при котором работы с максимальным вращающим моментом могут выполняться, расширен

- Эффективная характеристика вращающего момента без автоматического выключения при быстром ускорении/замедлении

- Работа с ускорением в течение 1 сек. достигается после применения 150% нагрузки

Улучшенная функция настройки двигателя помогает осуществлять аккуратное управление скоростью

- Посредством технологии оптимизации констант двигателя с функцией компенсации констант при автонастройке, минимизируется управление скоростью. Таким образом, достигается стабильное управление двигателем

- Варьирование скорости – менее 1% на номинальной скорости

Функция расширенной защиты для безопасности функционирования

- Предотвращает непредвиденные аварии с помощью функции защиты от короткого замыкания

- Защита двигателя с помощью функции выявления пропадания выходной фазы (S/W функция)

Встроенная панель (BRD) контура регенеративного торможения 0,4кВт~22кВт

- Встроен контур регенеративного торможения BRD (0,4кВт~22кВт) для нагрузок, требующих быстрого ускорения/торможения, что позволяет легко осуществлять управление при ускорении и торможении без дополнительных настроек

- Процесс движения при ускорении и торможении максимально эффективен

Улучшенная маневренность при различных нагрузках

- Улучшенная характеристика вращающего момента, который может быть уменьшен до 1,7, что превосходно подходит для работы с насосом и вентилятором

- Оптимизированное сохранение электроэнергии согласно характеристикам нагрузки

N 700V – современный эффективный высокопроизводительный векторный инвертор

Функциональные возможности:

Усовершенствованный бессенсорный векторный контроль при ультранизкой скорости

- Высокое качество контроля на всех устройствах, благодаря улучшенным характеристикам крутящего момента при низких скоростях

- Бессенсорный векторный контроль: 200% и более при 0,5Гц

- Сенсорный векторный контроль: 150% и более при 0Гц

Отличные показатели по характеристикам скорости и крутящего момента

- Улучшение показателя характеристики скорости и крутящего момента минимизирует отклонение скорости при изменении нагрузки, (достигается быстрое реагирование на внезапное изменение нагрузки)

- Усиленная функция ограничения крутящего момента (регулируется в диапазоне 0 ~200%) защищает устройство при неожиданных внешних изменениях нагрузки

- Увеличение скорости реакции на команду терминала

Улучшенные характеристики снижения крутящего момента

- Снижение характеристики крутящего момента (питание VP2.0) способствует более мягкой работе двигателя

- При помощи характеристики нагрузки достигается оптимальная экономия электроэнергии

Расширение функции многоскоростного контроля

- Помимо базового параметра времени ускорения-торможения, присутствуют максимум 7 индивидуальных настроек времени ускорения-торможения. С помощью одного ввода с терминала, вы можете изменять время ускорения-торможения, обеспечивая более точное управление и контроль.

- Есть возможность трехшаговой установки времени ускорения-торможения

Стабильная и усиленная операция крутящего момента

- При выборе скорости контроля или контроля по крутящему моменту по своему усмотрению, пользователи могут использовать инверторы N 700 для различных применений (векторный контроль)

Расширение рабочего диапазона ослабления поля, позволяющего достигнуть максимальной операции крутящего момента, увеличен до 320 Гц

Усовершенствованная автоматическая настройка в сетевом/автономном режиме

- Автоматическая настройка в сетевом/автономном режиме для бессенсорного контроля

Даже при автономной автонастройке, характеристики крутящего момента и контроля скорости остаются высокоэффективными (автоматическая настройка может осуществляться вне зависимости от условий нагрузки)

- При сетевой автонастройке точность операций может быть достигнута посредством метода автоматической компенсации константы двигателя даже при изменении температуры двигателя

Улучшенная функция торможения постоянным током

Функция управления внешним тормозом для лифта

- При использовании внешнего тормоза для лифтов, обеспечивается надежное и точное управление всеми параметрами. Рабочая скорость может быть изменена, в зависимости от нагрузки

Высокое качество выходного напряжения и тока

- Даже при изменениях входного напряжения, функция автоматического регулятора напряжения поддерживает устойчивость выходного напряжения, идущего на двигатель

- Функция предупреждения автоматического выключения для управления скачками напряжения и тока помогает обеспечивать высокое качество электропитания, подаваемого на двигатель

Функция автоматического поиска скорости даже после неожиданного прерывания входного напряжения

- Инвертор и двигатель могут быть надежно защищены и безопасно перезапущены, благодаря функции предупреждения сампроизвольного останова и Перезапуска

Функция температурного контроля IGBT (Биполярный транзистор с изолированным затвором)

- Температура IGBT (основная часть инвертора) проверяется и отображается

N5000 – векторный инвертор среднего и высокого напряжения

- Инверторы на базе IGBT– транзисторов с многоуровневой ШИМ-модуляцией и минимальным коэффициентом гармоник (менее 4%)

- Высокий входной коэффициент мощности и КПД привода

- Высокоэффективное функционирование, благодаря бессенсорному векторному управлению

-Компактные габаритные размеры, входной трансформатор шкафного исполнения. Обладает одним из самых компактных массо-габаритных параметров среди высоковольтных приводов

- Легкое техническое обслуживание, благодаря модульной компоновке

- Легкость эксплуатации при помощи цифрового оператора с цветными сенсорным экраном управления «одним касанием»

- Удобная для пользователя консоль на основе ПК

Дистанционное управление и контроль с помощью ноутбука или настольного ПК
Легкая установка и контроль параметров
Разнообразные интерфейсы связи (RS-232, RS-485, MODBUS)

- Отсутствуют ограничения по длине кабеля между преобразователем двигателем (практически неограниченное расстояние от инвертора до привода без использования дополнительных фильтров)

- Не требует замены двигателя на новый, с усиленной изоляцией статорной обмотки. Возможны исполнения с перегрузочной способностью 150% в течение 1 минуты.
